Abmessungen in mm
Abmessungen in mm
VF Verdrahtungskanal
Merkmale
- zur flexiblen Leitungsführung
- schwerentflammbar und selbstverlöschend
- standardmäßig mit Bodenlochung
- leichte Konfektionsmöglichkeiten ohne Spezialwerkzeuge
- halogenfrei
- mit oder ohne Klebeband erhältlich
- Lieferlänge: 500mm±10mm
- temperaturbeständig von -20°C bis +70°C
- Material: PP, UL94V-0
- Farbe: reinweiß RAL 9010 (geringe Farbabweichung fertigungsbedingt möglich)

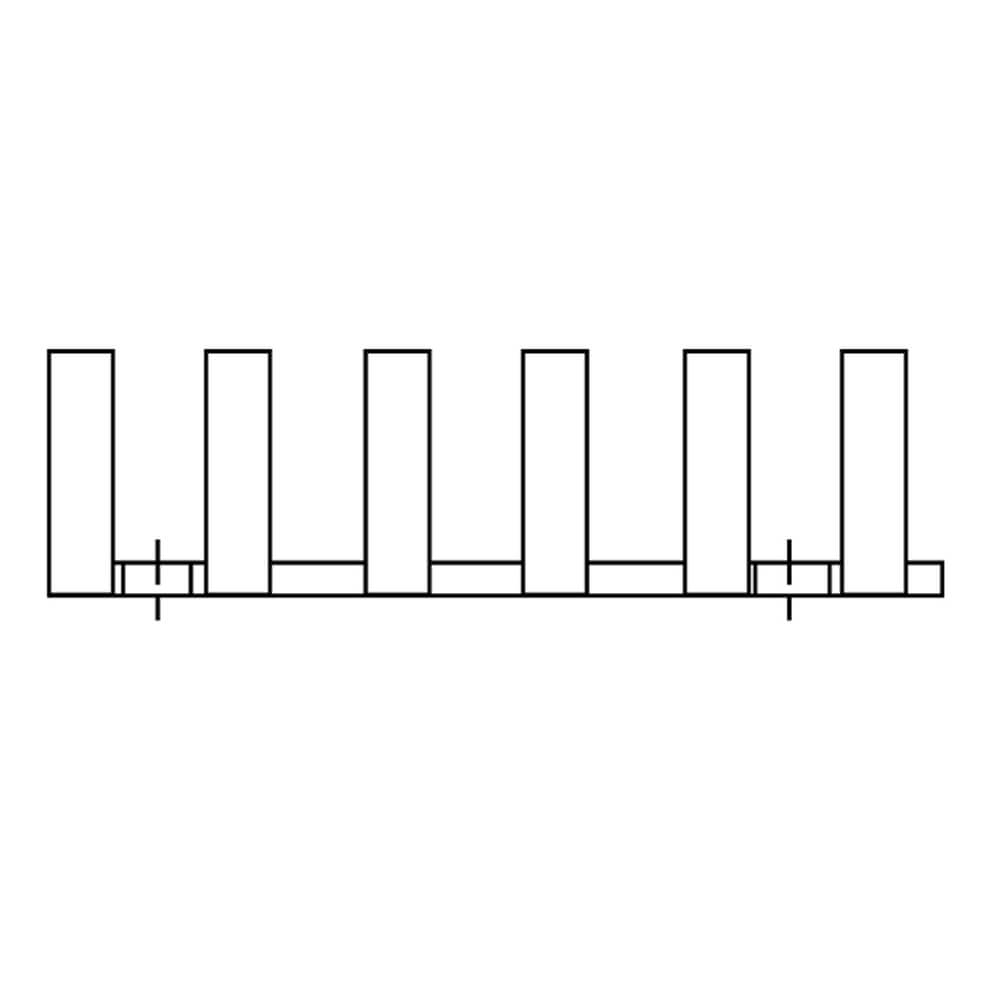

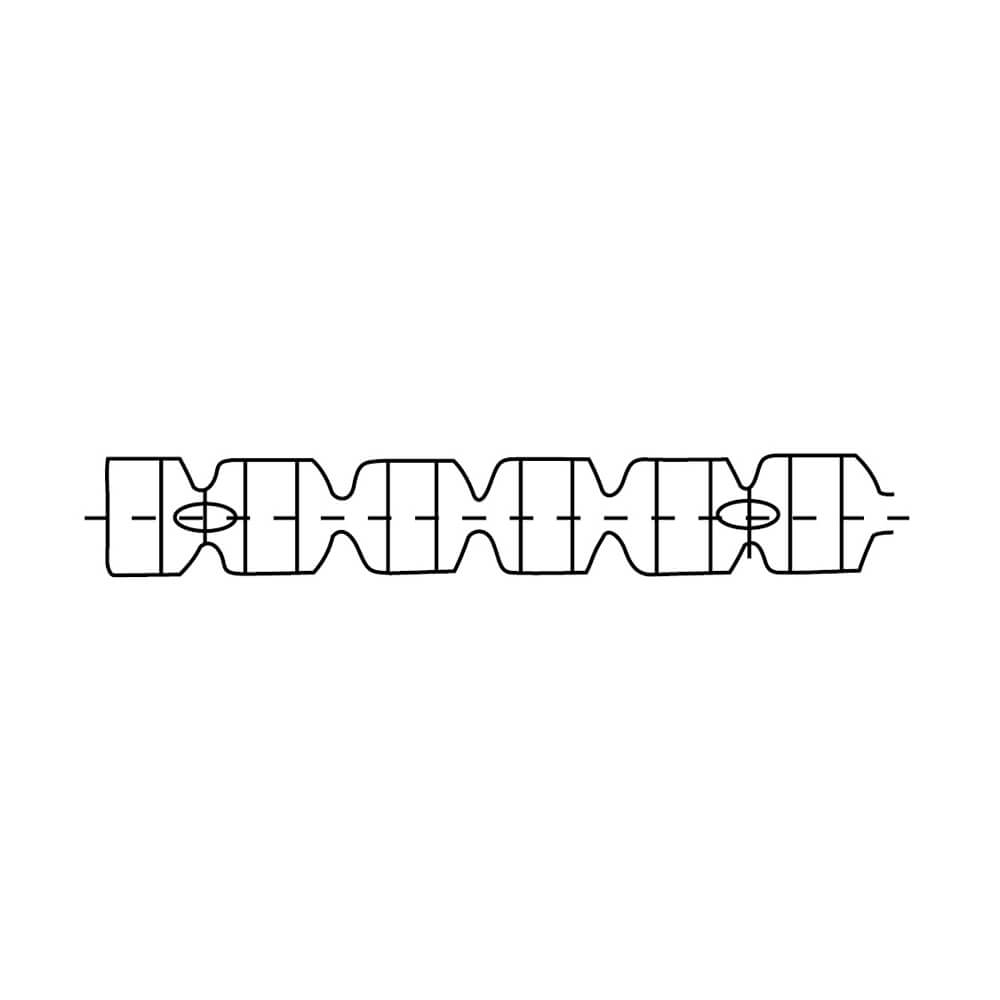

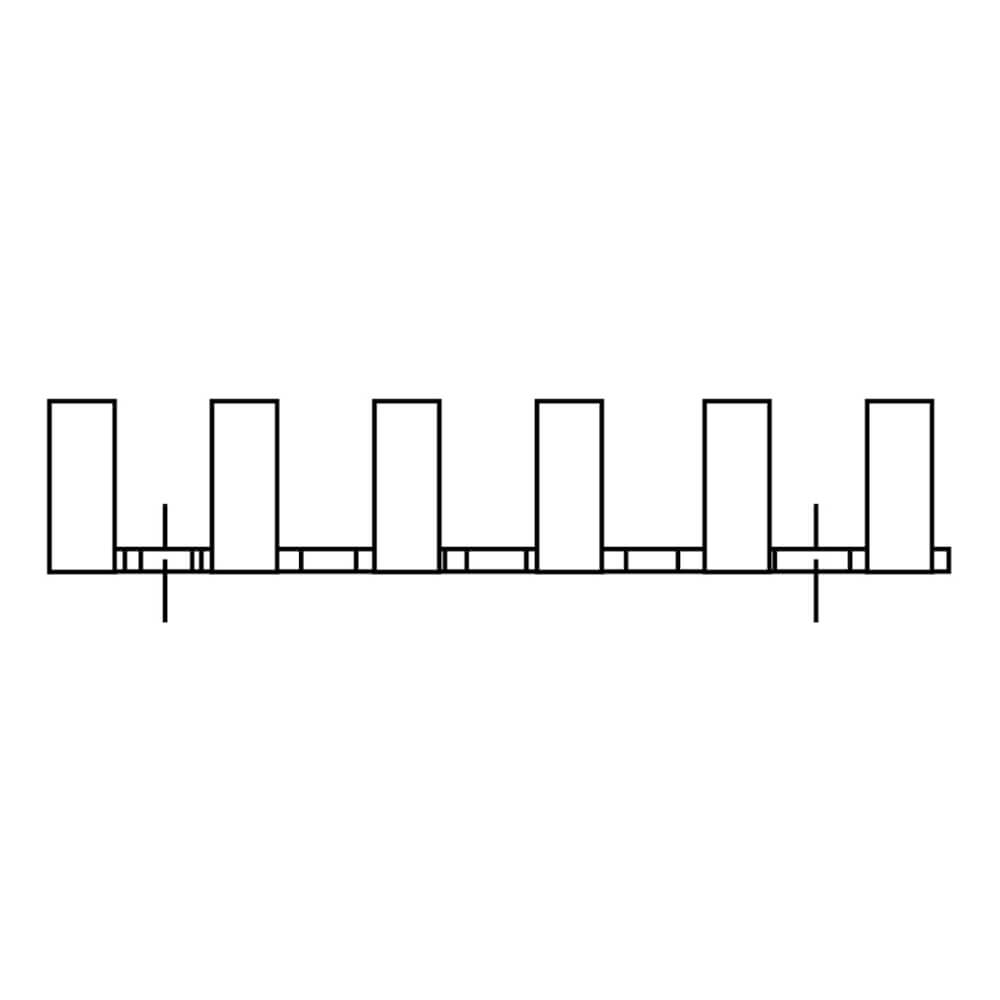

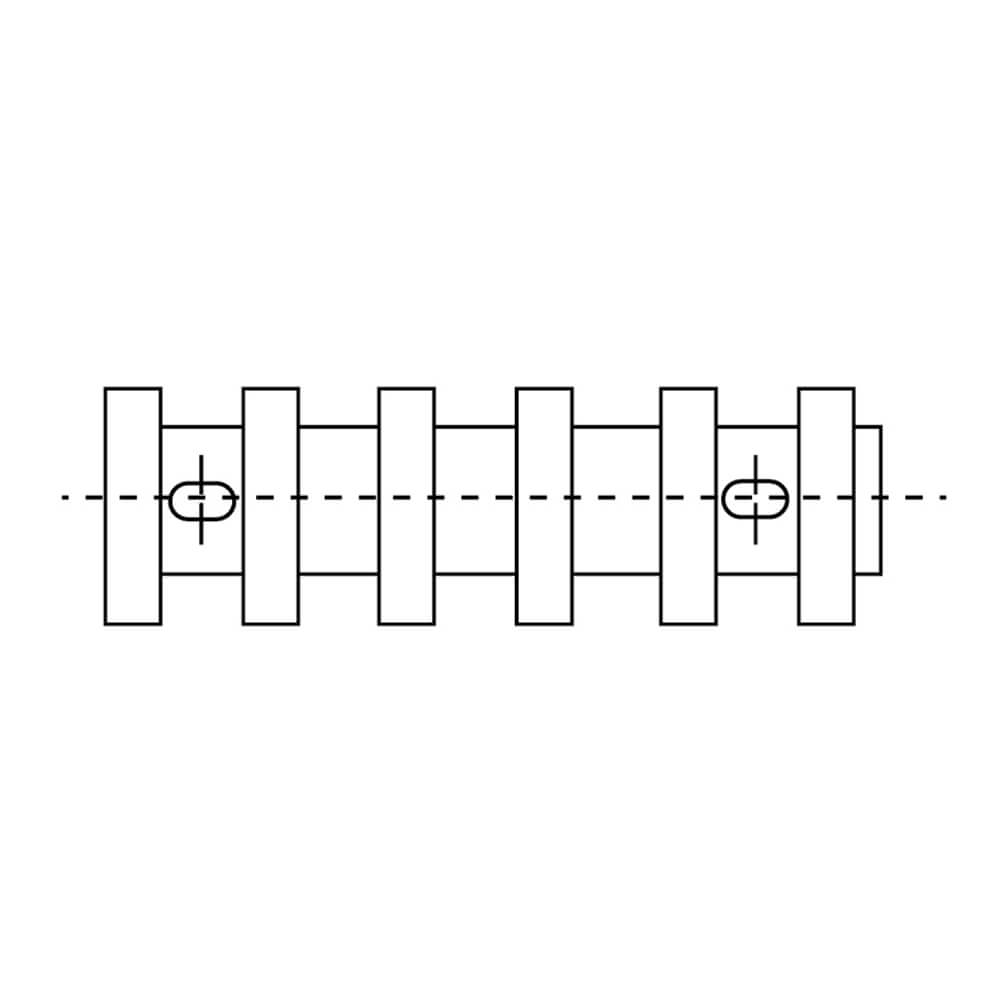

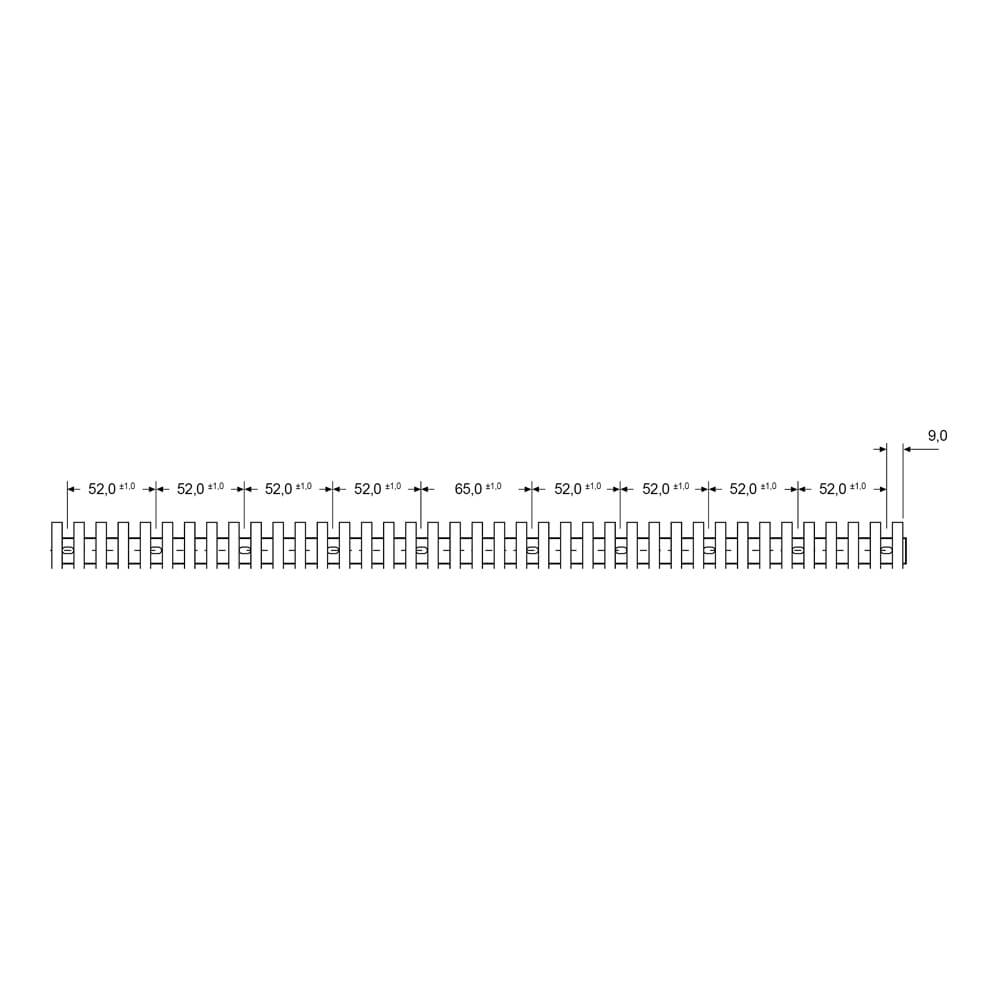

Technische Zeichnungen

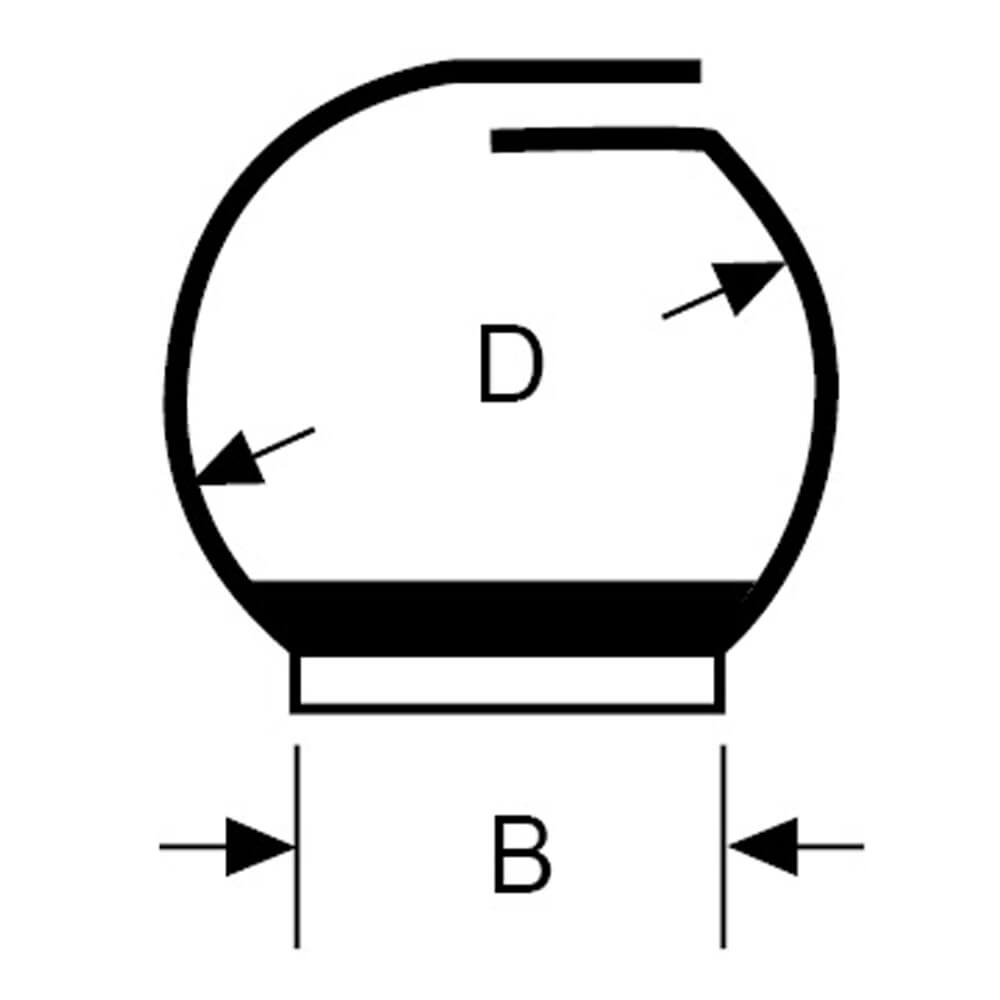

für Typ VF 10(K)

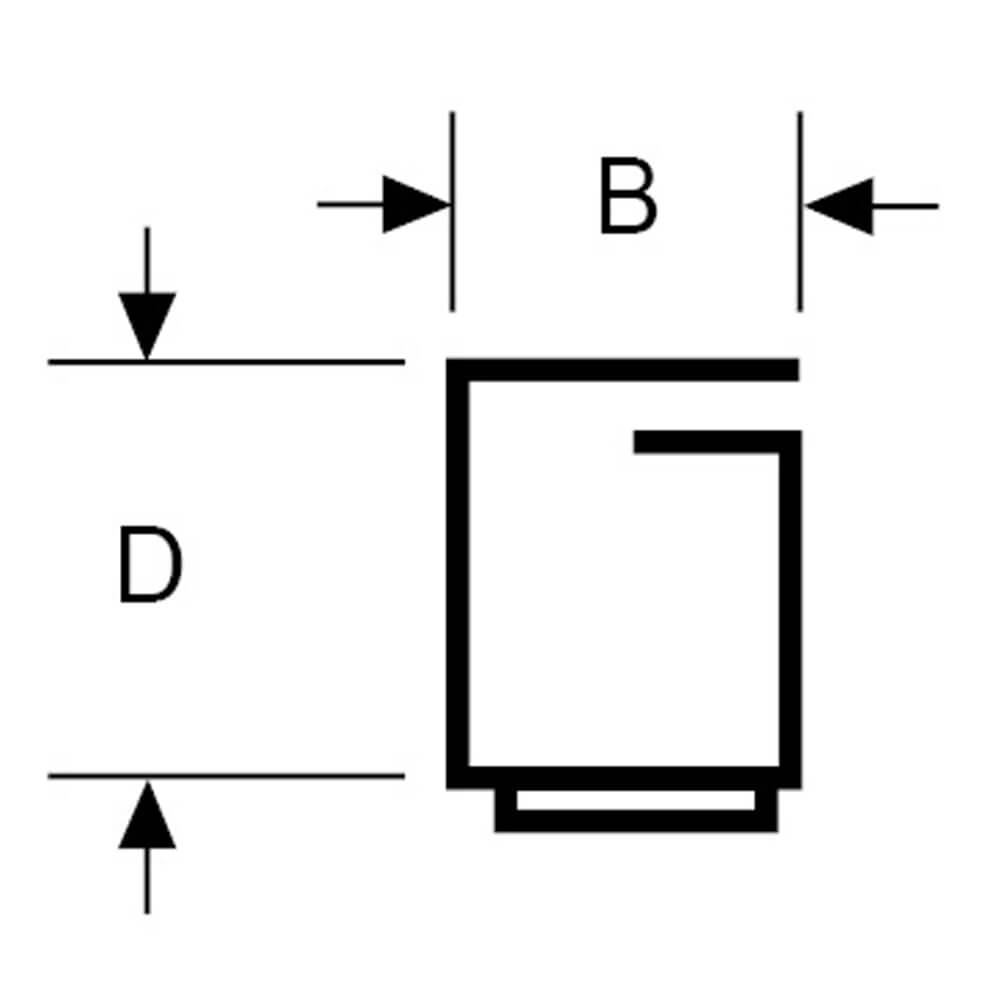

für Typ VF 20(K) bis VF 40(K)
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | B (mm) | D (mm) | Klebeband (doppelseitig, stark haftend) | Datenblatt | |
|---|---|---|---|---|---|---|
| 2330210 | VF 10 | 11,0 | 9,0 / 11,0 | nein | Anfrage | |
| 2330211 | VF 10K | 11,0 | 9,0 / 11,0 | ja | Anfrage | |
| 2330220 | VF 20 | 14,0 | 20,0 | nein | Anfrage | |
| 2330221 | VF 20K | 14,0 | 20,0 | ja | Anfrage | |
| 2330230 | VF 30 | 14,0 | 30,0 | nein | Anfrage | |
| 2330231 | VF 30K | 14,0 | 30,0 | ja | Anfrage | |
| 2330240 | VF 40 | 18,0 | 40,0 | nein | Anfrage | |
| 2330241 | VF 40K | 18,0 | 40,0 | ja | Anfrage |
Fassungsvermögen
| Fassungsvermögen für "n" Drähte | VF 10(K) | VF 20(K) | VF 30(K) | VF 40(K) |
|---|---|---|---|---|
| 0,75mm² | 9,0 | 32,0 | 67,0 | - |
| 1,5mm² | 6,0 | 22,0 | 50,0 | 81,0 |
| 2,5mm² | 4,0 | 14,0 | 34,0 | 60,0 |
