Steckverbinder

« Zurück zur Übersicht
Steckverbinder

IDC Steckverbinder

Merkmale

  • einfache Verbindung ohne Spezialwerkzeug durch Schneidklemmtechnik
  • Abisolieren, Löten oder Schrauben ist nicht notwendig.
  • Leiterquerschnitt:
    – Typ IDC-3924G: 0,20mm² - 0,50mm², max. Isolations-Ø: 2,1mm
    – Typ IDC-3928B: 0,08mm² - 0,20mm², max. Isolations-Ø: 1,6mm
    – Typ IDC-3926W: 0,05mm² - 0,13mm², max. Isolations-Ø: 1,3mm
    – Typ IDC-3918GR: 0,50mm² - 0,75mm², max. Isolations-Ø: 2,8mm
  • Nennspannung:
    – Typ IDC-3924G: 100V, Belastbarkeit: 2A (0,20mm²), 3A (0,50mm²)
    – Typ IDC-3928B: 100V, Belastbarkeit: 1A (0,08mm²), 2A (0,20mm²)
    – Typ IDC-3926W: 100V, Belastbarkeit: 2A (0,05mm²), 3A (0,13mm²)
    – Typ IDC-3918GR: 300V, Belastbarkeit: 6A (0,50mm²), 8A (0,75mm²)
  • Temperaturbeständigkeit: -20°C bis +75°C
  • Verarbeitungstemperatur: 0°C bis +40°C
  • Material:
    – Gehäuse: Polycarbonat (Typ IDC-3924G und IDC-3918GR schwarz,
        Typ IDC-3928B weiß), Nylon (Typ IDC-3926W)
    – Abdeckung: Polycarbonat (transparent gelb oder transparent blau),
        Typ IDC-3926W ohne Cover
    – Kontakt: Bronze verzinnt, Typ IDC-3918GR verzinnte Kupferlegierung
  • als Sicherung empfehlen wir die Verbindungsplatte: Art.-Nr. 401 01 00
« Zurück zur Übersicht

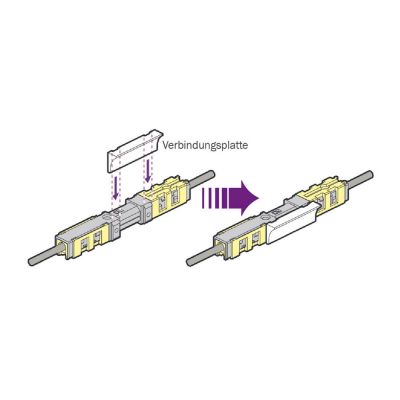

Zeichnung-Verbindungsplatte-Steckverbinder

Verbindungsplatte

Merkmale

  • Material: Polycarbonat
  • Farbe: weiß
