AL Kabelschellen
Merkmale
- zur Befestigung von Kabeln oder Schläuchen
- ideal auch zur Masseanbindung / Erdung
- Material: Aluminium unbeschichtet 5052 H-32

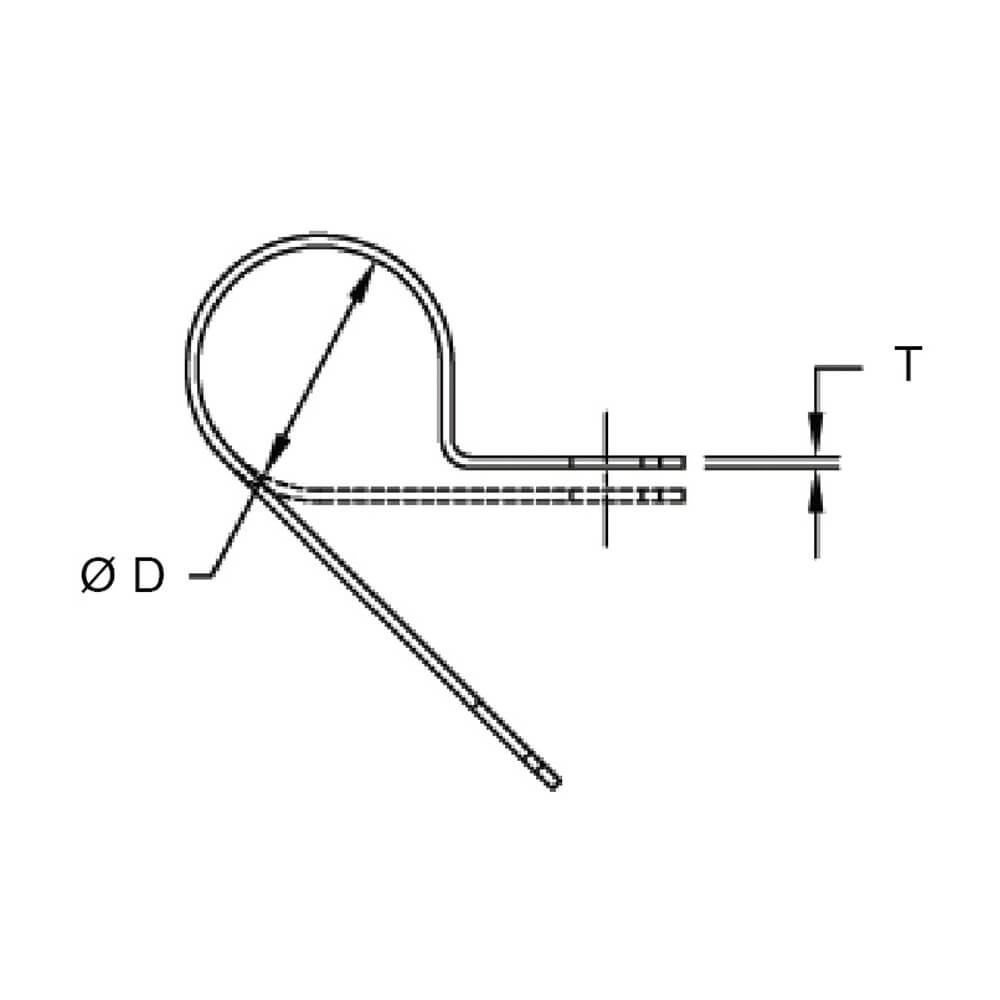

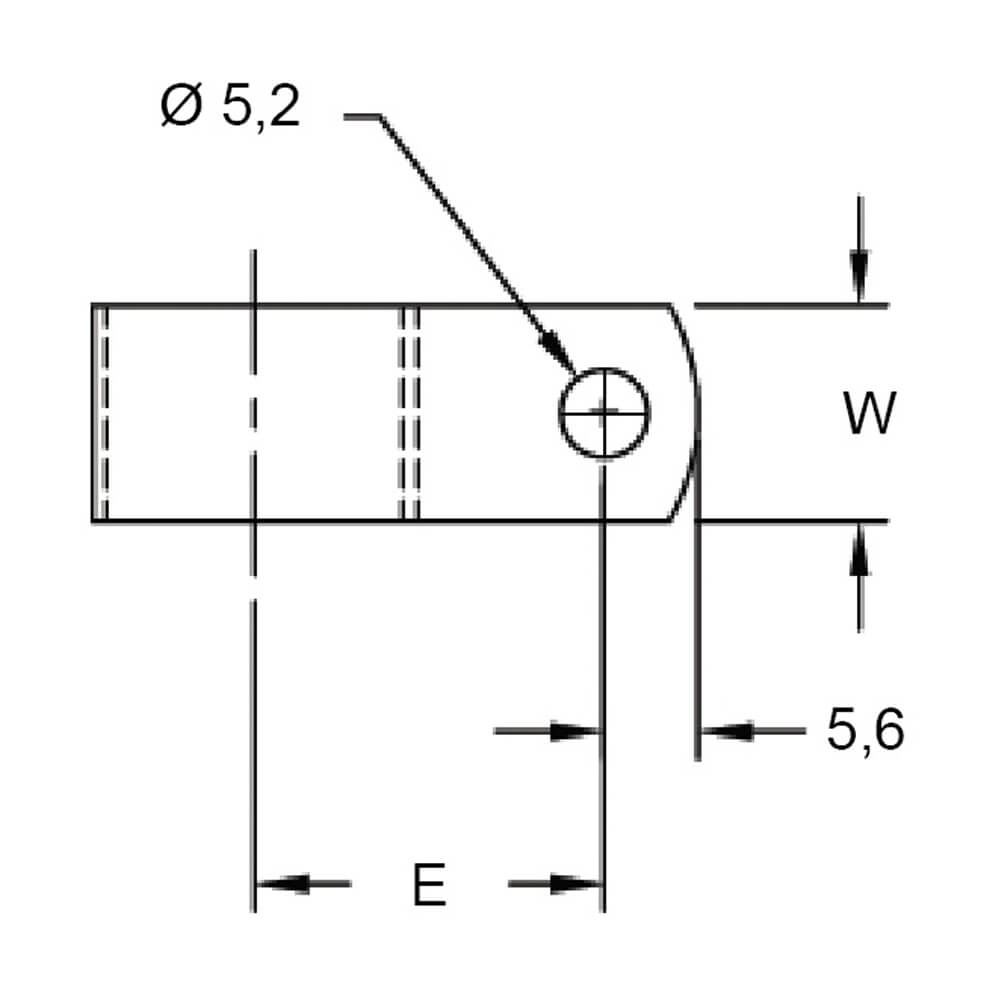

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | ØD (mm) | E (mm) | T (mm) | W (mm) | Datenblatt | |
|---|---|---|---|---|---|---|---|
| 2200820 | AL2 | 3,2 | 11,7 | 0,8 | 9,5 | Anfrage | |
| 2200821 | AL3 | 4,8 | 12,7 | 0,8 | 9,5 | Anfrage | |
| 2200822 | AL4 | 6,4 | 13,5 | 0,8 | 9,5 | Anfrage | |
| 2200823 | AL5 | 7,9 | 14,2 | 0,8 | 12,7 | Anfrage | |
| 2200824 | AL6 | 9,5 | 15,0 | 0,8 | 9,5 | Anfrage | |
| 2200825 | AL7 | 11,1 | 15,7 | 0,8 | 9,5 | Anfrage | |
| 2200826 | AL8 | 12,7 | 16,5 | 0,8 | 9,5 | Anfrage | |
| 2200827 | AL9 | 14,3 | 19,1 | 0,8 | 9,5 | Anfrage | |
| 2200828 | AL10 | 15,9 | 19,8 | 0,8 | 9,5 | Anfrage | |
| 2200829 | AL11 | 17,5 | 20,6 | 1,6 | 12,7 | Anfrage | |
| 2200830 | AL12 | 19,1 | 21,3 | 1,6 | 12,7 | Anfrage | |
| 2200831 | AL14 | 22,2 | 22,9 | 1,6 | 12,7 | Anfrage | |
| 2200832 | AL16 | 25,4 | 24,4 | 1,6 | 12,7 | Anfrage | |
| 2200833 | AL18 | 28,6 | 26,7 | 1,6 | 12,7 | Anfrage | |
| 2200834 | AL20 | 31,8 | 28,2 | 1,6 | 12,7 | Anfrage |
