Achsdaempfer-Typ-AD-GA1-ZnAl4Cu1

AD-GA Achsdämpfer

Merkmale

  • großer Achsdämpfer 110° rotierend, Rippen 2,6 x 2,55mm
  • Drehmomente: 70Ncm bis 90Ncm
  • Lebensdauer: 10.000 Zyklen
  • Temperaturbereich: -30°C bis +85°C
  • Material:
    – Gehäuse: ZnAl4Cu1
    – Rotor: PC
    – O-Ring: NBR/VMQ
    – Flüssigkeit: Silikonöl

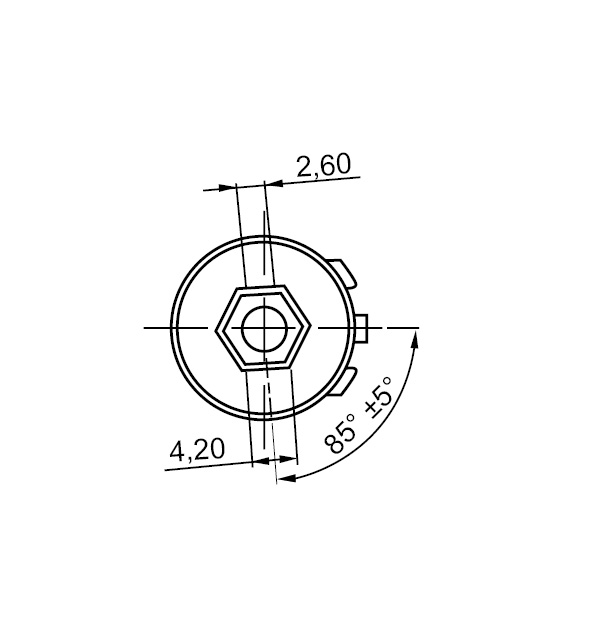

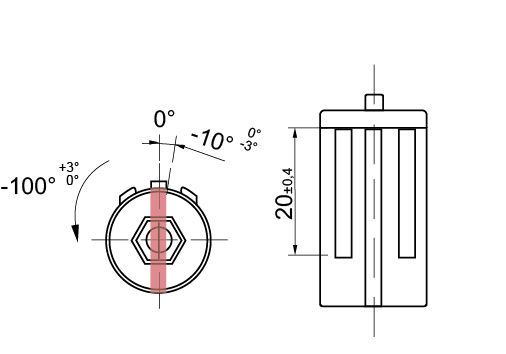

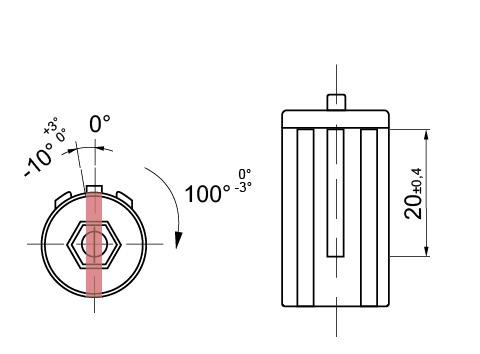

Technische Zeichnungen

Abmessungen in mm
Zeichnung-Achsdaempfer-Typ-AD-GA1
GA1
Zeichnung-Achsdaempfer-Typ-AD-GA1
GA1
Zeichnung-Achsdaempfer-Typ-AD-GA1
GA1
Zeichnung-Achsdaempfer-Typ-AD-GA3
GA3
Zeichnung2-Achsdaempfer-Typ-AD-GA3
GA3

Produktvarianten

Typ GA1
Art.-Nr.TypDrehmomentFreilaufRotorfarbeDatenblatt
17006070LAD-GA1-070-L70 Ncm±20linksgelb Anfrage
17006070RAD-GA1-070-R70 Ncm±20rechtsblau Anfrage
17006090LAD-GA1-090-L90 Ncm±25linksgelb Anfrage
17006090RAD-GA1-090-R90 Ncm±25rechtsblau Anfrage
Typ GA3
Art.-Nr.TypDrehmomentFreilaufRotorfarbeDatenblatt
17012070LAD-GA3-070-L70 Ncm±20linksgelb Anfrage
17012070RAD-GA3-070-R70 Ncm±20rechtsblau Anfrage
17012090LAD-GA3-090-L90 Ncm±25linksgelb Anfrage
17012090RAD-GA3-090-R90 Ncm±25rechtsblau Anfrage
