ABM-IA-M2,5 - SW4 Abstandsbolzen

Merkmale

6-kant Abstandsbolzen mit M2,5 Innen-/Außengewinde
Schlüsselweite (SW) 4
Außengewinde mit Hinterstich nach DIN 76
(kein Buchstabe "H" in der Art.-Nr. bedeutet "ohne Hinterstich")
Material: Messing vernickelt
weitere Abmessungen und Größen auf Anfrage

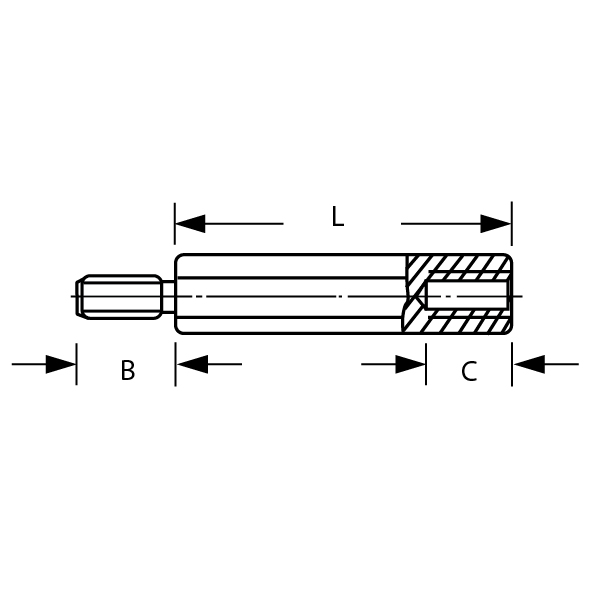

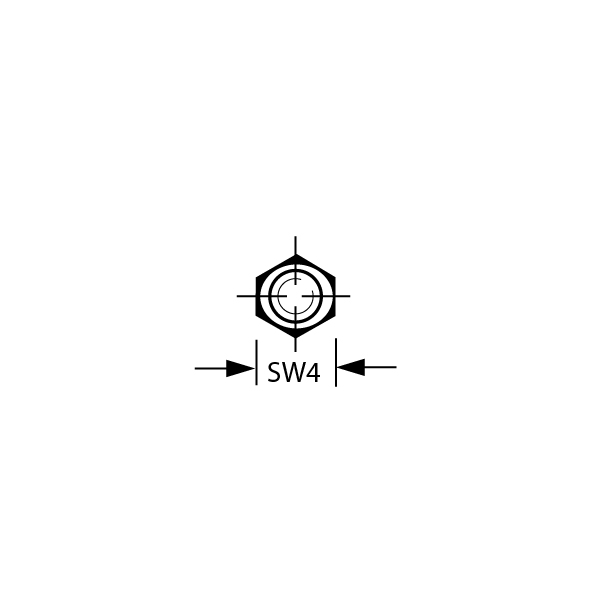

Technische Zeichnungen

Abmessungen in mm

Typen, Maße und weitere Daten

Art.-Nr.	L (mm)	B (mm)	C (mm)
0991105HB3C3	5,0	3,0	3,0	Anfrage
0991105	5,0	6,0	2,5	Anfrage
0991105HB6	5,0	6,0	2,5	Anfrage
0991106H	6,0	6,0	4,0	Anfrage
0991107H	7,0	6,0	4,0	Anfrage
0991108H	8,0	6,0	5,0	Anfrage
0991109H	9,0	6,0	5,0	Anfrage
0991110HB5	10,0	5,0	6,0	Anfrage
0991110HB5C7	10,0	5,0	7,0	Anfrage
0991110H	10,0	6,0	6,5	Anfrage
0991111	11,0	6,0	6,0	Anfrage
0991111H	11,0	6,0	6,0	Anfrage
0991112HB6	12,0	6,0	6,0	Anfrage
0991114H	14,0	6,0	6,0	Anfrage
0991116H	16,0	6,0	6,0	Anfrage
0991117H	17,0	6,0	6,0	Anfrage
0991117HB10	17,0	10,0	8,0	Anfrage
0991117HB10C10	17,0	10,0	10,0	Anfrage
0991118	18,0	6,0	6,5	Anfrage
0991118H	18,0	6,0	6,5	Anfrage
0991120H	20,0	6,0	6,5	Anfrage
0991122H	22,0	6,0	6,5	Anfrage
0991123H	23,0	6,0	6,5	Anfrage
0991128H	28,0	6,0	6,5	Anfrage
0991130H	30,0	6,0	7,0	Anfrage
0991135H	35,0	6,0	10,0	Anfrage
0991140H	40,0	6,0	10,0	Anfrage
